電力測試設備不同的產品做不同的試驗時接線有不一樣，具體我們可以從說明書與合眾電氣售后培訓服務中學習到。這里合眾電氣技術工程師講解，互感器綜合特性測試儀的接線方式。

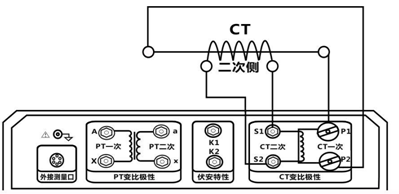

  互感器綜合特性測試儀CT變比極性試驗接線如圖3.19所示。

  注意1：互感器綜合特性測試儀變比極性試驗中，由于一次側電流大，請盡量采用較粗較短的連接線，以免一次側線電阻過大導致電流無法升至“一次測量電流”設定值。

  注意2：互感器綜合特性測試儀做變比極性試驗時，請先將CT二次繞組接地線斷開，以免損壞裝置。

  以上是互感器綜合特性測試儀的接線方式。如果需要本產品或其他功能更強大的設備，請聯系合眾電氣客服。
